修理について フレーム関連修理。補修はすべて手作業・カーボン・チタンのハイブリッド補修です。

「フレームトラブルのお問い合せが増えています。」「使用期間が短くても時々は確認下さい。特に軽量なカーボンフレームは米粒ほどのクラックが成長します。」
クロモリフレームは歴史も長く耐用年数もあります。アルミ・カーボンフレームの歴史は比較的新しく溶接技術・製作技術の日進月歩で進化。耐用年数はまだまだ未知数です。 40年の経験と知識による技術で、お客様からの修理依頼に応じて形にしています。直せない自転車はほぼ無いです!
細かい部分の補強にはチタンプレートを溶接で合わせて補強します。 「他店に相談したけど断られた」「修理費が高過ぎて諦めている」方は是非ご相談ください。何とかします!!

細かい部分の補強にはチタンプレートを溶接で合わせて補強します。 修理依頼の一例です。

破損状態により高強度のチタン合金プレートを加工し補修。(0.8mm・0.6mm厚)

自転車の修理例

  • 修理例13

    修理例13 拡大写真あります。

    電動スポーツバイクのシートクランプ部分にクラック。サドルの上げ過ぎは無さそうでした。 クランプの締め過ぎも注意ください。。上部分をカットしクランプ部分を製作。

  • 修理例13-1

    修理例13-1 拡大写真あります。

    カーボンフレーム・シートクランプ部分と内側にクラックが入り補強。表面の処理後に構造体接着樹脂を塗り0.5mm厚のアルミ板を巻きます。クランプ径はサイズの大きいカーボン用をつかいます。もちろん内部の補強も入れしっかりと固定。

  • 修理例14拡大写真あります。

    修理例14拡大写真あります。

    約10年使用のタルタルーガー・ヘッド部分にクラックが入り破断
    アルミフレームです。アルミ溶接・さらにガゼットをいれて補強。

  • 修理例14-1拡大写真あります。

    修理例14-1拡大写真あります。

    アルミ溶接の後は簡易塗装で仕上げました。

  • 修理例15拡大写真あります。

    修理例15拡大写真あります。

    カーボンフレーム・エアロ形状のシートチューブに穴があきました。シートピラーがカットされずに挿入したのが原因です。フレーム形状によっては2~3㎝カットして下さい。

  • 修理例16

    修理例16

    アルミダウンヒルバイク・富士見のコースも走ります。左側チェーンステー溶接部のクラック補修・油圧Diskのラインを外してクラック部分の溶接。

  • 修理例16-1

    修理例16-1

    クラック部分の溶接・さらにBD-1の端材(7000#アルミ)を加工して補強します。簡易塗装で仕上げ・オイルラインを元通りに・ブリ-ディング処理をして完成。お客様も感動されて大変に喜んで頂きました。参考価格税込\27,500

  • 修理例16-2

    修理例16-2 拡大写真あります。

    MTB・カーボンフレーム・ディレーラーハンガー取付分の欠損補修。難易度100です。ディレーラーハンガー取付部分7mm幅を7000#アルミで制作。補強材は部品本体に溶接。

  • 修理例16-3

    修理例16-3

    5mm穴2箇所明け・4箇所フレームに固着させる穴明け・センターゲージで角度確認してアルミ粉末入りエポキシ樹脂で加熱固着させます。ディレーラーハンガーを取付再度センターゲージで確認。約2mm以内に調整。簡易塗装で仕上げます。

  • 修理例17

    修理例17 拡大写真あります。

    シートチューブ上部に数ミリのクラック。挿入寸法の隙間が無く・範囲が狭いです。念入りに補強します。クラックが成長する前の補強が大事。違和感もなく元より強くなったと喜んで頂きました。

  • 修理例18

    修理例18

    約9年前・初めてシマノDi2を搭載したモデルです。リャサス溶接部分が完全に破断。 こんな状態で何店も訪問修理依頼されましたがどこも無理。ましてDi2を分解して元通りに復活させなければ 溶接しても無意味です。オーナーの思い入れに何とかお答えします。

  • 修理例18-1

    修理例18-1

    破損箇所は複雑でさらにアルミ板を溶接補強。フレームのセンターも確認します。組立もDi2に手間取りましたが変速機の動き、特にフロントに手間がかかりました。さすがシマノさん動きはスムーズになり試走しましたが完璧。何とか完成です。

  • 修理例19

    修理例19 拡大写真あります。

    変速機の巻き込みでリァハンガーが大きく曲りました。可変エンドではなくフレーム一体のクロモリフレーム。

  • 修理例19-1

    修理例19-1 拡大写真あります。

    ひどい曲りですがクラックははいっていません。バーナーで400度程度に加熱します。エンド修正器を取付て修正しました。変速機の調整をして完璧に修正出来ました。以後気をつけてください

  • 修理例20

    修理例20 拡大写真あります。

    カーボンフレーム・トップチューブ左右に衝撃によりクラックが入り補修。狭い範囲で強化します。チタンプレートは研磨すると高級感があります。塗装なしでご満足いただきました。

  • 修理例21

    修理例21拡大写真あります。

    キャノンデールMTB・シートクランプ部分が完全に破断しています。

  • 修理例21-1

    修理例21-1拡大写真あります。

    破断部分の溶接をはがし内側に26.0mmのシートポストに合わせアルミパイプを入れ一緒に溶接補強しました。 ブラックに簡易塗装で仕上げます。

  • 修理例22

    修理例22 拡大写真あります。

    キャノンデールアルミフレーム・シートチュウーブ下部・溶接部全周にクラック・下溶接後補強溶接。 簡易塗装仕上げしてあります。

  • 修理例23

    修理例23 拡大写真あります。

    カーボンフレーム・シートステイ右・内側に衝撃でクラックが入り補修。狭い範囲で強化しデザインも崩さない様チタンプレートで補強。簡易塗装で仕上げます。

  • 修理例24

    修理例24 拡大写真あります。

    カーボンフレームのトップチューブ裏側にクラックが入り補修。
    最初にCFRPにくらいつく エポキシ樹脂を固着。カーボンを広めに5重巻に、仕上げはエポキシ樹脂を塗りクリアーを塗布して完成。

  • 修理例25

    修理例25 拡大写真あります。

    転倒でフレーム左側チェーンステイが溶接箇所で完全に破断。軽量でかなりの肉薄フレームなので内部に補強・そして外側を溶接で巻きます。

  • 修理例26

    修理例26 拡大写真あります。

    左側リァサスペンション・リンク下の溶接部分近くが完全に破断しています。油圧ディスクの当たりも狂いの無い様 に溶接します。

  • 修理例-27

    修理例27 拡大写真あります。

    Zippディスクブレーキ仕様カーボン・チューブレスRホイールのクラック補修。外面から内側にクラック・スポーク穴まで入ってます。カーボン4重に・内側のエアー漏れのない様に別タイヤで圧をかけて固着・仕上げます。異常無しとの事でした。

  • 修理例-28

    修理例28 拡大写真あります。

    クロモリフレーム・変速機の巻き込みにより固定ネジのピッチが使えません。下部をカットし新たに溶接。 角度修正して変速作動確認しました。

  • 修理例29

    修理例29 拡大写真あります。

    軽量アルミフレーム・フロントディレーラー台座のクラック補修・台座周りと固定部分の上部の割れ補修。薄肉ですがアルミ溶接・熔接パテを固着・表面仕上げ・簡易塗装仕上げしてあります。作動確認OKです。

  • 修理例30

    修理例30拡大写真あります。

    KHSクロモリフレーム・ヒンジ部分のほぼ全面が破断。下溶接を全面に施した後下部から上部を残し補強材を溶接。違和感を感じましたら必ずチェックをお願いします。

  • 修理例31

    修理例31 拡大写真あります。

    ブリヂストンモールトンのクラック修理です。
    クラック部分をアルミ溶接・更にチタンを巻きフレーム下部で溶接。外観も塗装しロゴマークはカッティングシートで作成。

  • 修理例32

    修理例32 拡大写真あります。

    カーボンフレーム・チェーンステイ裏部分にクラックが入り補強。小さなクラックが成長します。

  • 修理例33

    修理例33拡大写真あります。

    カーボンフレーム・ダウンチューブの側面・裏側には約8センチ近くのクラックが入っています。剥離の部分は構造体接着樹脂で固めカーボンシートを5重巻き・仕上げはエポキシ樹脂・カッティングシートでロゴを作成。

  • 修理例34

    修理例34拡大写真あります。

    BD-1のクラック部分・修理出来るところが見つからず約8年使用することなく長期保管されていました。 しっかりと溶接補強でき簡易塗装で仕上げ。

  • 修理例35

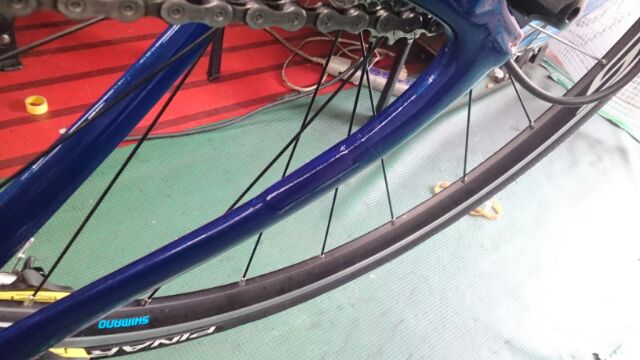

    修理例35 拡大写真あります。

    カーボンフレーム・転倒で左側シートステイ左側にクラックが入り補修。綺麗なデザインでカーボンを巻くと違和感があります。そこでGFRPで4重巻きに・下地のデザインを生かします。

  • 修理例9-2

    修理例36 拡大写真あります。

    BD-1・シートクランプ部分が完全に破断。使用頻度はわずか。ここまでくると6000#アルミを 加工し旋盤で径を合わせクランプ部を溶接。新たにフレームに溶接しています。

  • 修理例37拡大写真あります。

    修理例37拡大写真あります。

    変速機の巻き込みでかなりの重傷。諦めて長期保管でしたが何とか補修。衝撃で剥がれたエンドを外してエンドを修正。

  • 修理例10-1拡大写真あります。

    修理例37-1拡大写真あります。

    鍛造エンドを250℃~に加熱し角度を修正。そしてロウ付け加工します。変速もスムーズになりました。

  • 修理例38拡大写真あります。

    修理例38拡大写真あります。

    ハンガー部分にかなりの衝撃・BB付近に2箇所ダウンチューブ下部に2箇所のクラック・高強度の接着が必要・範囲をヒートサイクルの影響を受けない構造接着樹脂で固める。BB付近はアルミ板で更に補強。最後はカーボンを巻いて仕上げ。

  • 修理例39拡大写真あります。

    修理例39拡大写真あります。

    カーボンフレーム・BB裏が縁石に当たり剥離・大きい応力のかかる箇所なので構造体接着でチタンプレートをしっかりと固定。内側は紙一重で剥離は無し。

  • 修理例40拡大写真あります。

    修理例40拡大写真あります。

    カーボンフレーム・右側チェーンステイとシートステイを完全に破断。トライアスロン部の方からの依頼。大会まで2週間・試走も兼ねて1週間で補強。外観よりしっかりと補強が何より。

  • 修理例41拡大写真あります。

    修理例40-1拡大写真あります。

    シートステイ・チェーンステイを同時に接着。ホイールセンターは確実に出します。 それぞれ内部の形状に合わせててチタンプレートを加工。固定出来るのは一回限り。継ぎ目が正確にあわせる為に何回も試行。

  • 修理例40-2拡大写真あります。

    修理例40-2拡大写真あります。

    補強材はフレーム内の補強部分奥まで差込み固定。補強材は約150mm・内側に固着させます。

  • 修理例40-3拡大写真あります。

    修理例40-3拡大写真あります。

    チェーンステイ外側3面をチタンプレートを加工して固着・仕上げはカーボン巻き。シートステイはブレーキ取付位置から約290mmのチタンプレートを加工して圧入。外側にはプレートを加工して圧入し樹脂で固定。大会では存分に走られました。

  • 修理例41 拡大写真あります。

    修理例41 拡大写真あります。

    クロモリフレーム・衝撃によりシートステイ右側の下部約7mm湾曲の補修。幸いエンド角は変わっていません。幸い凹みも無いので湾曲の起点で徐々に起こします。見た感じでは違和感ありません。

  • 修理例-42 拡大写真あります。

    修理例-42 拡大写真あります。

    変速機の巻き込みによりフレーム右側エンド部分が破断。ホイール取付・ハンガーも取り付け出来ません。フレームデザインに違和感を感じない補修を目指します。強度・取付角度が重要。ディレーラーハンガー取付部と補強を 兼ねて試行錯誤・難易度200以上。

  • 修理例42-1拡大写真あります。

    修理例42-1拡大写真あります。

    ハンガー取付部分・フレーム破断部分をチタン合金・アルミを合わせて制作・補強部分はチタン合金を溶接。カットした部分にエポキシ樹脂で加熱固着・チェーンステーは更にハンガーネジ穴で補強。更にフレーム接合部分他はカーボンで補強。シフトの確認・近辺の試乗確認は異常無し。約30kの試乗で確認しました。

  • 修理例42-2拡大写真あります。

    修理例42-2 拡大写真あります。

    ディレーラハンガーの取り付け・エンド角の確認。変速機の動きを確認します。11速異音も無く動きました。樹脂の凹凸がありますが、簡易塗装をして完成です。

  • 修理例43 拡大写真あります。

    修理例43 拡大写真あります。

    カーボンフレーム・BB30の内部の剥離・ベアリングはサビで固着・補強のアルミは錆びて゛完全に破断していました。

  • 修理例43-1 拡大写真あります。

    修理例43-1 拡大写真あります。

    内部補強①構造体接着樹脂を塗り固着させます。②アルミの代わりにチタンプレートを加工・ベアリング圧入の深さまで巻き樹脂で固着。新しくBB30セラミックベアリングを圧入しました。違和感を感じたらBBのグリスアップが必要です。

  • 修理例-44

    修理例-44拡大写真あります。

    カーボンフレーム左側ブリッヂの下側ほぼぐるりとクラックが入る。強度を上げるためチタンプレートを加工して巻き付け樹脂で固定。外観はカーボンを二重巻き。段差を少なくする為にカーボンを粉末状にし塗布します。

  • カーボンフレームの補修修理

    他店で断られた修理を持ち込まれる方が増えています。

    修理できれば使いたい。思い出の有る自転車はなおさらです。
    トライアスロンや自転車競技のメカニック経験・溶接の技術などを用た「アイデア修理」で何とかします。「直せない自転車はほぼ無い」です。修理後に喜んでもらえると最高です!!
    手間を度外視するので「こんなお値段でいいんですか」とよく言われます…。
    困った時には是非ともご相談下さい。何とかします!!

    修理の箇所に応じてお渡し前には必ず新車同様に試乗で確認します。
    自転車の修理にも壷があります。オーナーとの問診と本体を見てその場で的確に迅速に行います。もちろん其の箇所だけでなく先々トラブルの出そうな箇所はお話して全体の調整をやります。
    使用のオイル、グリス、クリーナー他ケミカルは全てのモデルに高品質のワコーズを使っています。
    ※写真は店内の廃材の再利用し製作した自家製の「サイクルリフト」です。
