修理について フレーム関連修理。補修はすべて手作業・カーボン・チタンのハイブリッド補修です。

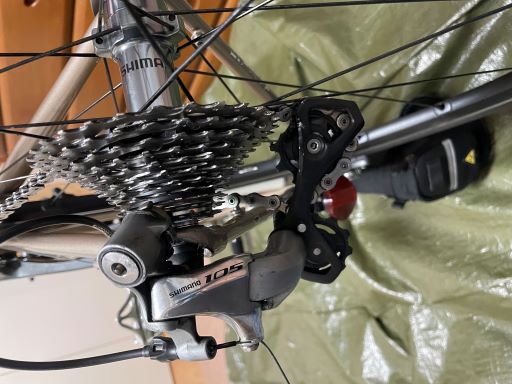

「フレームトラブルのお問い合せが増えています。」「最も多いトラブルは変速機の巻き込みによりディレーラハンガーはもちろんですがフレームの損傷です。変速に違和感を感じたらロー側へのシフトは禁物。降りて確認して下さい。」
40年の経験と知識による技術で、お客様からの修理依頼に応じて形にしています。直せない自転車はほぼ無いです！
「他店に相談したけど断られた」「修理費が高過ぎて諦めている」方は是非ご相談ください。何とかします！！
補修依頼の分析…お勧めのトラブル防止
素材はともあれ変速機の巻き込みによりディレーラハンガー欠損・フレーム取り付け部分欠損・転倒によりクラック補修・経年劣化によりAL・crmoのクラック補修・・・・そして長年の点検調整無しのトラブル発生。メカ・金属には融通は有りません。日頃の調整点検が一番。先日カーボンフレームのBB取り付け部分・ワンの脱落補修をしました。製造過程の問題と思います。これは始めての補修です。 製造メーカーさんも購入店からも修理不能と言われる方からのご依頼が多いです。

破損状態により高強度のチタン合金プレートを加工し補修。(0.8mm・0.6mm厚)

•

  修理例125 拡大写真あります。

  MTBアルミフレーム・ヘッドチューブ溶接部クラックの溶接補修。分厚い塗装のままでヘッドワンを圧入されていました。圧入時にさらに応力が働き上部溶接懇より発生かも。歪を抑えて溶接・簡易塗装で仕上げ。エンブレムは外して補修後に貼り付け。

•

  修理例126 拡大写真あります。

  ビアンキ・カーボンフレーム右側シートステイのクラック補修。出来るだけ狭い範囲で強度を上げるためカーボン4重巻き・手作業で形状に仕上げ簡易塗装仕上げします。

•

  修理例127拡大写真あります。

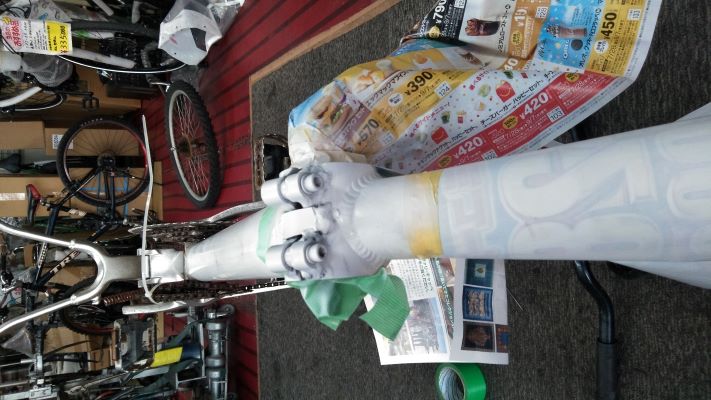

  ジャイアント13年以上前のアルミフルサスモデル・シートチューブ下部で完全に破断。破断部分を溶接修理・1.5mm厚のアルミをさらに補強溶接。簡易塗装仕上げ。アルミフレームも5年位過ぎると経年劣化します。 乗車前点検をお願い致します。

•

  修理例128拡大写真あります。

  ギュットアニーズ電動車フロントフォークの曲がり補修・補修フォークは製造無し・加熱後に曲がり部分の修正・360度コラムの垂直を確認・再度組み付けて試乗確認・違和感無しでした。

•

  修理例129拡大写真あります。

  長年愛用のアルミロードバイク・変速機の巻き込みで大きくシートステイが変形。角度修正・チタンプレートで約90mm補強・仕上げにカーボン2重巻き・少し太りますが強度・変速作動確認・走行も違和感を感じません。

•

  修理例130

  フルクラムDISKカーボン・チューブレスRホイール・狂いが無いので補修。大きいクラックは5重カーボン・隣の小さなクラックは2重に・これはご本人も未確認との事。早速100K越えの試乗確認。全く問題無しでした。

•

  修理例131-1

  カーボンフレーム・左右のチェーンステーBB近辺に大きなクラック補修。右側が酷いです。共に大きな応力が掛かる箇所です。右側は外に2箇所・左側は内側部分にチタンプレートで補強・反対側はカーボン3重。

•

  修理例131-2拡大写真あります。

  チタン合金とカーボンのハイブリッド補修です。BB周りはチェーンの脱落でカーボンが傷ついてます・サービスでチタン合金を貼り付けました・仕上げもペーパー作業で・簡易塗装仕上げです。

•

  修理例132拡大写真あります。

  キャノンデールアルミフレーム・衝撃により左シートステイ曲がり・ディスク台座一部欠落。ふれーむを起こし修正。凹みはエポキシ樹脂で加熱固着成形。新たに台座を溶接。簡易塗装仕上げました。

•

  修理例133拡大写真あります。

  カーボンフォークコラム長をご要望で45mm延長・内部径に合わせてアルミを挿入・樹脂で加熱固着。上下にステンレスピンを挿入。アンカーナットは1インチのくさびを打ち込みます。ポジションも大変に楽になり強度も安心です。

•

  修理例134拡大写真あります。

  25年以前のレイダックカーボンフレーム・当時は接着工法・エポキシ樹脂の劣化でエンド部分の補修。アルミ粉末入りエポキシ樹脂で下地を加熱固着・補強にピンを入れ更に4ヶ所カーボン3重巻きで仕上げます。

•

  修理例135拡大写真あります。

  カーボンフレーム・左側シートステイに約8㎝のクラック・深いヶ所はカーボン4重巻きに幅広く3重巻きにします。念入りにペーパー作業・簡易塗装・書体は少し違いますがロゴステッカーを自作しクリアーで仕上げます。

•

  修理例136拡大写真あります。

  トレックカーボンフレームMTB・シートチューブ下部アルミの部分でカーボンが完全に剝離。抜けたフレームを持ち上げ元の角度に修正後補修します。

•

  修理例136-1 拡大写真あります。

  接続部分にはアルミ粉末入りエポキシ樹脂を塗布・寸法どおりに圧入・加熱固着後にステンレスピンを挿入・ペーパー作業で面仕上・更に接続部分をカーボン3重巻き・簡易塗装仕上げ。試乗確認

•

  修理例137 拡大写真あります。

  カーボンフレーム・サドル挿入上部分から60mm程度にクラックが入る・外面は触れません。内部に補強。中にはDi2のバッテリー・取り出し可能に・肉厚0.6mm外径26.5mmチタンX115mmにカーボン2重巻き・補強材を製作・加熱固着バッテリー取り外OK・長めのピラーに交換されます。

•

  修理例138拡大写真あります。

  カーボンフォーク左内側に酷い割れ。全面にアルミ粉末入りエポキシ樹脂を加熱固着。0.8mm厚のチタンプレートを加工・専用エポキシ樹脂で加熱固着。更にカーボンを3重巻きで外観の補修。簡易塗装で仕上げします。

•

  修理例139拡大写真あります。

  crmoフロントフォークOSコラム・スレッドからスレッドレスに延長・材料は持ち込み・双方をカットして接続部内部に芯出しに25.4mmX25mmを挿入・ぐるりと溶接・ベアリンク挿入確認・簡易塗装仕上げ。

•

  修理例140 拡大写真あります。

  後部から車により衝撃・フレーム補修のご依頼・角度センターは狂いは無し・6箇所の損傷・大きな損傷の右側シートステイは内部補強・直のアルミを上下アルミ粉末入りエポキシ樹脂で加熱固着させます。

•

  修理例140-1拡大写真あります。

  合計5箇所の補修・シートステイはアルミ内部補強・左側チェーンステーはチタンプレートで補強・右側は下地補修・最後にそれぞれカーボン3重巻きに補強。ホイールセンター確認・修正。お客様の試乗確認は違和感ありません。

•

  修理例141拡大写真あります。

  アルミフレーム・ダウンチューブ裏側に衝撃を受けて大きく凹み・そのまま使用すると割れが入ります。 成形と補強を兼ねてアルミ粉末入りエポキシ樹脂を加熱固着・その上をカーボン3重巻きに補強。 溶接はできません。

•

  修理例142 拡大写真あります。

  カーボンフレーム・左側シートステイ中央にクラック・更に上下はエポキシ樹脂が劣化しています。ほぼ全面の塗装を剝がして補修。

•

  修理例142-1 拡大写真あります。

  クラック部分約100mmはカーボン4重巻きに他・上下は2重巻きに補強。板厚測定で確認します。

•

  修理例142-2 拡大写真あります。

  補修の検査は終了・マットブラックで簡易塗装仕上げ。補修で消えたデザインは手切りのカッティングシートで作成。

•

  修理例143拡大写真あります。

  20年近い愛車のピナレロカーボンフレームとても綺麗です。・シートチューブが衝撃により破断。塗装を剝離して損傷箇所を見ると結構酷く内部に補強が必要です。補強部分はチタンプレートを溶接して製作します。

•

  修理例143-1拡大写真あります。

  切り取った部分を固着・内部補強・外側患部はカーボンを5重巻きに他は2重巻きに補強します。 段差も少なく簡易塗装仕上げしてあります。

•

  修理例144拡大写真あります。

  カーボンフレーム・リアサスペンション・ピボット部分・左右共にクラック・補修範囲は可動部にありベアリングに近くクリアランス2mm以内。強度が必要・外面はチタンで補強・内側部分はエポキシ樹脂で補強。更にカーボンを3重巻きに補強。簡易塗装仕上げ。試乗確認OKでした。

•

  修理例145拡大写真あります。

  アルゴン・カーボントライアスロンロード・ハンドルバーが衝撃により破断。交換部品がない為補依頼。ハンドルだけに安全・強度が第一。Di2コード・Rワイヤー内蔵。チタンプレート0.8mmを溶接加工して内部に補強。

•

  修理例145-1拡大写真あります。

  外部補強・接合部にはチタンプレートを固着させて前後は4mmビスをいれ更に加熱固着。凸凹の表面は更に補強を兼ねてカーボン3重巻き。コード・ワイヤー処理後登りをダンシングで試乗確認。苦労しました。

•

  修理例146拡大写真あります。

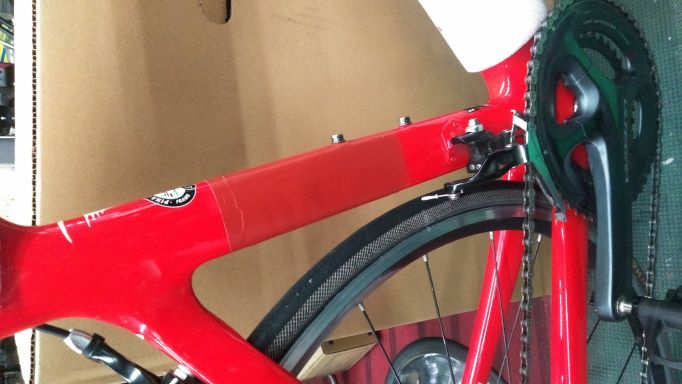

  アルミフレーム・ボトル台座からフレーム割れが発生。フレーム上部の一部分をカット・内部に0.8mm厚チタンプレーを加工・広めに内部補強。肉薄で溶接はで出来ません。

•

  修理例147拡大写真あります。

  クロモリフレーム・トップチューブラグの下部からのクラック再補修。肉厚が薄く溶接は強度不足・一部分をカット・内部に補強を入れ合わせて溶接。

•

  修理例147-1拡大写真あります。

  補強をラグの奥まで挿入しフレームと溶接・切り取った外部をかぶせて溶接・最後に外観仕上げと補強を兼ねてカーボンを3重巻に・簡易塗装仕上げしてあります。

•

  修理例148拡大写真あります。

  キャノンデールアルミ・RDの巻き込み・シートステイが完全に破断。代替品が見つからず補修依頼。損傷箇所を修正・上半分をカット・内部にcrmoをエポキシ樹脂で固着補強・上下はビス・シートステイ下部の割れはアルミ溶接。

•

  修理例148-1拡大写真あります。

  シートステイ下部・三角にアルミ材を溶接補強。アルミカット部分を合わせエポキシ樹脂で加熱固着・表面を仕上げ・更にカーボン3重巻きに補強。ハンガー角度修正・簡易塗装仕上げ。試乗確認・耐衝撃確認しました。 外観も大事・綺麗です。

•

  修理例149拡大写真あります。

  クロモリフレーム・完全に固着したシートピラーを可動出来る様にご依頼。深さは約180mm・ボトル台座の位置まで入っています。ラスペネを下部から注入。オイルの垂れるのを待ち約3時間後に最後は極秘の技で取れました。

•

  修理例150拡大写真あります。

  カーボンフレーム・ダウンチューブ下部交錯部分下部にクラックが入りご自分で補修・音が止まらないとの事・補修依頼・補修箇所の確認の為に剝離。かなりの時間掛かります。クラックの確認・穴が開き外部補強では無理でした。

•

  修理例150-1拡大写真あります。

  内部補強・肉厚2.5mmX65mmアルミパイプ2本・カットの部分はカーボンを巻いて強化。アルミ粉末入りエポキシ樹脂で固着補強・上下に5mmピンを挿入。

•

  修理例150-2拡大写真あります。

  全面を上下に分けてカーボン5重巻・シートステイ交錯部分はきわまで丁寧に巻きます。根気よくペーパー作業で面仕上げ・下地処理後に簡易塗装仕上げしてあります。試乗確認頂きご感想待っています。税込み\49.500でした

•

  修理例151拡大写真あります。

  タイム・カーボンフレームの補修・RD巻き込みによりフレーム側が欠損。新しいアルミハンガーと欠損部を溶接・ 加熱により念のために左右接続部・ハンガー溶接部はカーボン3重巻に補強。角度・センター・変則確認しました。

•

  修理例152拡大写真あります。

  20年前のピナレロアルミフレーム・腐食によりボトル台座が抜けチタンで補強し新たな台座を補修。簡易塗装でしあげます。

•

  修理例153拡大写真あります。

  クロモリフレーム・酷い巻き込みにより車輪も外せません。切断後に新たに溶接か・何とか起こして補強溶接・楕円になった固定ネジを成形しネジを立てるか。今回は起こして補修します。

•

  修理例153-1拡大写真あります。

  加熱しながら起こし・修正ゲージでエンド角度を微調整・1～2mm以内に修正。楕円形で潰れたネジピッチの修正。エポキシ樹脂をタップと共に固着。後にタップを外します。何とかネジピッチが立ち変則確認ができました。

•

  修理例154拡大写真あります。

  カーボンフォーク・肩部分から内側に向かってクラックの補修。補修箇所の全面・塗装を剝離。カーボンを3種類・11枚・カットして製作。補修箇所全面・カーボン補強。

•

  修理例154-1拡大写真あります。

  カーボンの貼り付け・余分な樹脂・空気を抜き・しっかりカーボンを固着。内側は圧をかけて固着。使用樹脂は新しく 2種類・配合比率0.1g単位・20分以内の作業です。同色は出せませんが簡易塗装仕上げします。他小傷の箇所も補修しお渡し。

•

  修理例155拡大写真あります。

  20年経過・BD-1シートステイの割れクラック補修。後ろ三角取り外し・ピボット部分のグリスアップ。周りを剝離後歪を抑えて溶接。

•

  修理例155-1拡大写真あります。

  ステンレスメッシュを加工し専用エポキシ樹脂を固着・溶接部分を補強します。再度組み上げて周りを簡易塗装仕上げ・点検調整でお渡しします。

•

  修理例156拡大写真あります。

  アルミフレーム・クランプ部分・肉厚の底抜け状態の珍しい割れ補修。熔接可能な上部分を熔接。つば付き6mmナットをバカ穴に加工・フレームに直接埋め込みエポキシ樹脂で固着。形を整え簡易塗装仕上げ。締め付けトルクオーバーにもOKです。

•

  修理例157拡大写真あります。

  esrマグネシウムフレーム・2箇所のクラック補修。マグネシウムは酸化し易く溶接割れも発生します。酸化被膜と格闘しながらぐるりと熔接。ステンレスメッシュ・固着補強さらにカーボン4重巻きに補強。凸凹道で試乗確認。

•

  修理例158拡大写真あります。

  BD-1・クランプ部分の溶接補修。ポストは十分に入っていますが引っ張りによる経年劣化・金属疲労です。 トルクのかけ過ぎには注意して下さい。

•

  修理例159拡大写真あります。

  タンデム・アルミフレーム　BB固定ダボの破断溶接補修。割れたダボは除去・BD-1の端材を加工利用。新たに熔接・補強を兼ねて左右をアルミ板材で熔接。20年ぶりに復活です。

•

  修理例160拡大写真あります。

  MTBフcrmoフロントフォークコラム・スレッドコラムをアヘッドコラムに全長211mmに延長・コラム内径25.4mm・長さ40mmの補強材を入れて上下共に熔接。

•

  修理例161拡大写真あります。

  カーボンフォーク・雨降りでスリップ転倒。かなり酷い状態です。下地補強・ステンレスメッシュを形状に補強します。

•

  修理例161-1拡大写真あります。

  ステンレスメッシュで補強後幅広くカーボン3重巻きにさらに補強します。試乗確認します。簡易塗装仕上げ。 他パーツ交換・ホイールバランス取り・全体の調整・整備してお渡しです。

•
